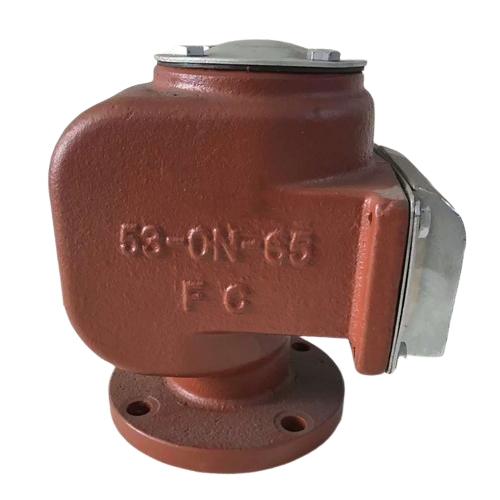

尺寸表 -53-ON 5K | |||||||||
尺寸 | d | 法兰 | H | H1 | a | ||||
φD | φC | N | φh | t | |||||
50 | 50 | 130 | 105 | 4 | 15 | 15 | 179 | 131 | 7 |
65 | 65 | 155 | 130 | 4 | 15 | 15 | 199 | 144 | 7 |
80 | 80 | 180 | 145 | 4 | 19 | 16 | 220 | 154 | 8 |
100 | 100 | 200 | 165 | 8 | 19 | 17 | 260 | 170 | 8 |
125 | 125 | 235 | 200 | 8 | 19 | 17 | 299 | 203 | 9 |
150 | 150 | 265 | 230 | 8 | 19 | 19 | 334 | 231 | 9 |
200 | 200 | 320 | 280 | 8 | 23 | 21 | 420 | 291 | 9 |
