尺寸表-JIS F7371 5K/10K | |||||||||||||
尺寸 | L | 凸缘 | H | 重量 | |||||||||
φD | φC | N | φh | t | [kg] | ||||||||
5K15 | 100 | 80 | 60 | 4 | 12 | 9 | 69 | 1.87 | |||||
5K20 | 110 | 85 | 65 | 4 | 12 | 10 | 69 | 1.98 | |||||
5K25 | 110 | 95 | 75 | 4 | 12 | 10 | 69 | 2.24 | |||||
5K32 | 130 | 115 | 90 | 4 | 15 | 12 | 79 | 3.33 | |||||
5K40 | 140 | 120 | 95 | 4 | 15 | 12 | 93 | 4.34 | |||||
5K50 | 190 | 130 | 105 | 4 | 15 | 16 | 97 | 10.60 | |||||
5K65 | 220 | 155 | 130 | 4 | 15 | 18 | 119 | 17.40 | |||||
10K15 | 110 | 95 | 70 | 4 | 15 | 10 | 69 | 2.18 | |||||
10K20 | 110 | 100 | 75 | 4 | 15 | 10 | 69 | 2.32 | |||||
10K25 | 110 | 125 | 90 | 4 | 19 | 10 | 69 | 2.96 | |||||
10K32 | 130 | 135 | 100 | 4 | 19 | 12 | 79 | 4.11 | |||||
10K40 | 140 | 140 | 105 | 4 | 19 | 12 | 93 | 5.10 | |||||
10K50 | 210 | 155 | 120 | 4 | 19 | 16 | 97 | 16.20 | |||||
10K65 | 240 | 175 | 140 | 4 | 19 | 18 | 119 | 24.40 | |||||
技术特征:

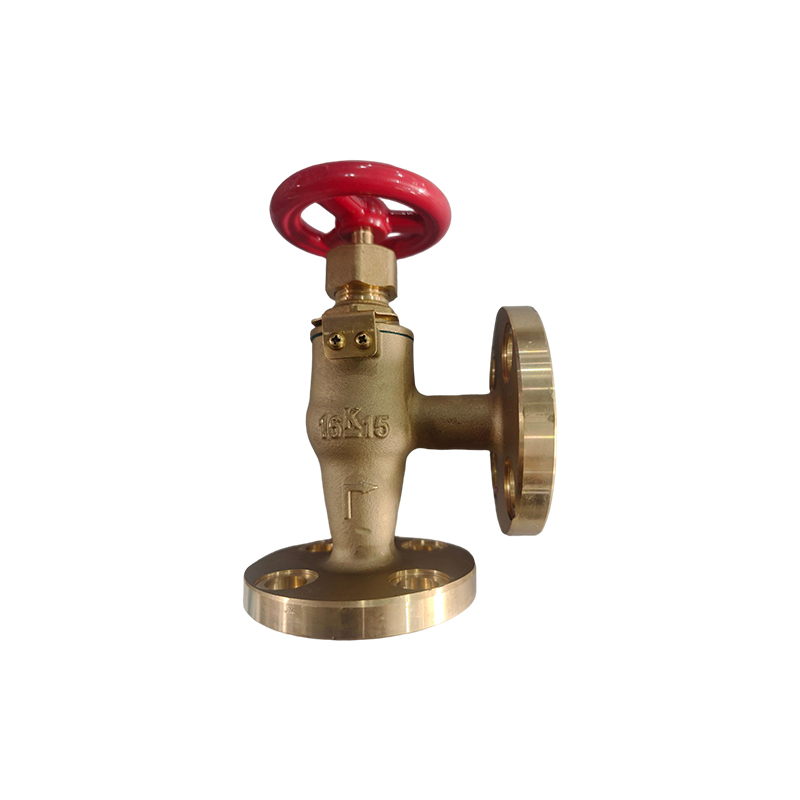

类别:JIS船用止回阀
材质:青铜
尺寸:DN25-40
设计标准:JIS F7371-1996
法兰标准:JIS B2220-5K
测试标准:JIS 7400-1996
用途:适用于船舶淡水、油和120℃以下的非冲击水等管路。
材料规格:
液压检查:
1.05 | 0.77 | |
我们提供全系列的截止阀、止回阀、闸阀、软管阀、风暴阀和蝶阀等。我们的目标是成为世界优秀的船用设备和船用阀门一站式供应商。
